Интерактивный сценарий обхода оборудования распределительной станции на предмет выявления узких мест предназначен для более быстрой и безопасной подготовки новых сотрудников и для сокращения времени обхода за счет акцентирования внимания на контрольных точках проверки.
Затраты времени на подготовку персонала для обхода распределительной станции сократились на 6 трудовых часов.
ОРУ 110 кВ является частью электростанции, которая принимает выработанную электроэнергию и распределяет ее по четырем воздушным линиям, передает через 2 трансформатора на ОРУ-220 кВ, а также обеспечивает собственные нужды электростанции.
Совместно с заказчиком был исследован технологически процесс обхода и контроля работы распределительной станции, на основе чего была поставлена цель пилотного проекта и определены параметры эффективности и экономической целесообразности.
Цель проекта - повышение качества обслуживания и контроля работы ОРУ-110кВ для целей оперативного выявления недочетов в работе оборудования и предотвращения аварий посредством внедрения цифровой инструкции к ОРУ-110кВ и технического обслуживания на основе интерактивного сценария к к инструкции.
Основная задача, решаемая внедрением цифровой инструкции - сокращение времени реагирования на устранение/выявление неисправностей/ошибок и снижение аварийных ситуаций.
В среднем в настоящее время обход ОРУ занимает 60-90 минут в зависимости от погодных условий, уровня подготовки специалиста и наличия внештатной ситуации. Посредством диджитализации процесса сотрудник акцентирует внимание на “узких” местах работы оборудование (контрольные точки) в режиме он-лайн. При этом существует четкий контроль времени проведенного осмотра “начало-конец”.
Проект состоит в разработке цифровой инструкции по обходу распределительной электростанции ОРУ-110 кВ для применения ее в обучении и подготовке персонала, а также для использования в качестве цифровой копии отчета по обходу за счет проставления заметок проблемных мест в цифровой инструкции посредством мобильного телефона.
Разработка включала следующие работы:
1. Собрана техническая информация об оборудовании, критериях его проверки и возможных неисправностях ОРУ.
2. Разработан сценарий обхода ОРУ-110 кв на предмет выявления узких мест на основе регламента обхода (осмотра) оборудования дежурным персоналом электроцеха с содействием ответственного лица, по которому могут проходить обучение сотрудники станции.

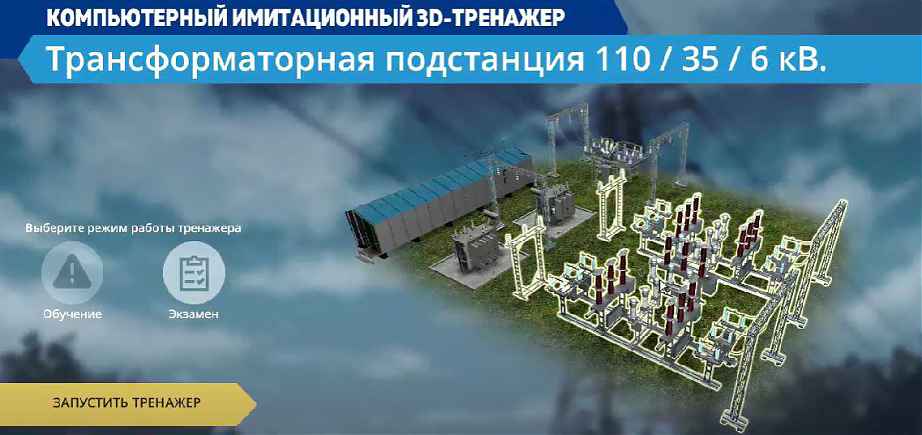

3. Разработаны 3D модели оборудования на пути обхода ОРУ
4. Собрана сцена полностью соответствующая реальной. Все контактные соединения и масштабы соответствуют существующей распределительной станции. Это “цифровая копия” в масштабе. Внедрена возможность внесения комментариев при обходе оборудования и ставить маркеры для обозначения проблемных зон.
5. Проведены работы по оптимизации для работы на телефоне с целью снижения нагрузки на пользовательское устройство.
6. Разработано Руководство пользователя, которое поможет каждому новому сотруднику за 5 минут установить и адаптироваться к мобильному приложению.
Внедрение цифровой инструкции и тестирование ее на фокус группе дало следующие результаты:
- Показатель затраченного времени на подготовку персонала для обхода распределительной станции сократился на 25% (на 6 трудовых часов). Цифровая инструкция позволяет подготовить новый персонал за 18 часов, до внедрения подготовка составляла 24 часа. Плановый показатель был достигнут.
- Время на проведение очередной проверки знаний сократилось с 30 минут до 17 минут, на 43%. Показатель был перевыполнен, плановый показатель составлял 22 минуты.
- Благодаря Цифровой инструкции появилась возможность виртуального обхода оборудования и безопасного эффективного обучения обходу.
